Introduzione
DS5602 è uno scanner di codici a barre cablato 2D portatile dotato di una fotocamera con esposizione globale da 30 pixel ed eccellenti prestazioni di lettura.
Può leggere facilmente i codici a barre su diversi supporti come carta, prodotti, schermi, ecc.
Può essere applicato principalmente al pagamento mobile, alla scansione di codici a barre delle merci, al conteggio dell'inventario, ecc.
Aspetto

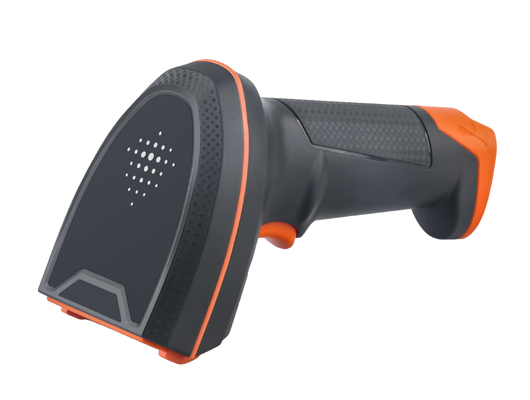

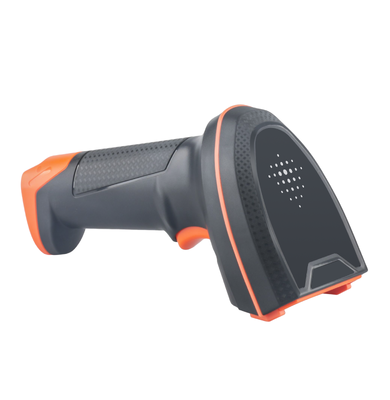

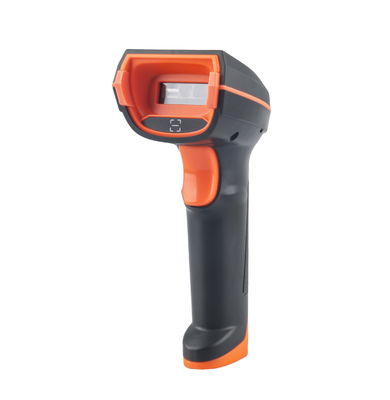

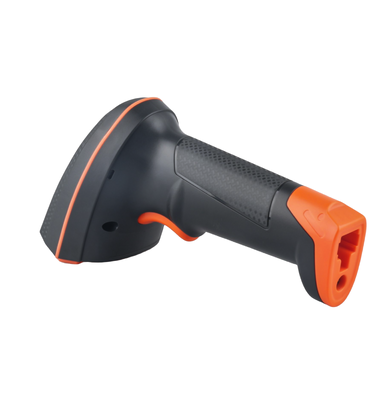

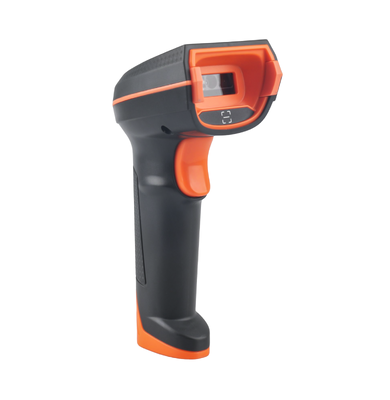

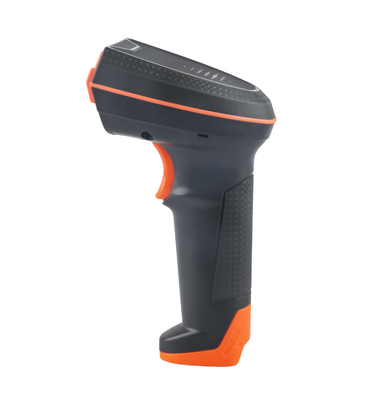

L'immagine seguente mostra l'aspetto del DS5602, con un indicatore luminoso di scansione e un'uscita per il suono del cicalino sopra di esso. Davanti c'è una finestra di lettura per la scansione dei codici a barre, un'interfaccia cablata nella direzione inferiore e un pulsante sulla maniglia.
Attenzione:
> Per mantenere le eccellenti prestazioni di lettura dello scanner, mantenere il prodotto pulito.
> Utilizzare un panno morbido per pulire la finestra. Non spruzzare alcun liquido sulla finestra.
Caratteristiche del prodotto
> Può identificare facilmente tutti i principali codici a barre 1D e 2D presenti sul mercato grazie all'MCU ad alte prestazioni.
> La sua fotocamera con esposizione globale da 1280*1024 pixel può leggere facilmente codici a barre superiori a 3MIL per soddisfare le esigenze di scansione quotidiana.
> Può leggere facilmente codici a barre su carta, stampa, plastica e schermo con tecnologia di imaging 2D.
> Supporta molteplici modalità di lavoro per soddisfare diverse esigenze di lettura.
> Viene fornito con istruzioni di vibrazione.
> Dispone di cavi staccabili e doppie interfacce (USB (USB-KBW, USB-COM), RS232 (opzionale)).
> Ha un'elevata compatibilità e supporta WINDOWS, Android e qualsiasi sistema domestico.
> Supporta aggiornamenti online, sviluppo personalizzato e sviluppo secondario.
> È antigoccia e antivibrazione con struttura di decodifica bidimensionale altamente integrata.
> Ha struttura laser, struttura visibile ed eccellente sensazione tattile.
Porta di comunicazione
Per funzionare, lo scanner deve essere collegato a un host, che può essere un PC master, una macchina POS, un microcontrollore, un host Android o un altro dispositivo terminale intelligente con interfaccia USB o RS232.
1. Interfaccia USB host [USB femmina]
2. Interfaccia host RS232 [DB9 maschio]
Interfaccia filo
USB
RS232
Schema elettrico
USB
RS232
Dimensione della struttura
Unità:mm
Prestazione
| Modalità di comunicazione | USB(USB-KBW,USB-COM),RS232(Ofacoltativo) |
| Sensore | Otturatore globale CMOS |
| Pixel | 1.300.000 pixel, 1280*1024 |
| Precisione di lettura | ≥3mil/0,076mm(PCS90%,CODICE 39) |
| Profondità di campo | 30 mm~500 mm (diversi intervalli di codici a barre) |
| Velocità di decodifica | 65 cm/s |
| Modalità di scansione | Manuale, rilevamento automatico, controllo dei comandi |
| Modalità richiesta | LED, cicalino |
| Prospettiva | 41° * 31° |
| Angolo di lettura | Rotolo: ±360°, Inclinazione: ±60°, Inclinazione: ±55° |
| | Condizioni di prova:CODICE39,10mil/0,25mm,PCS90% |
| Contrasto di stampa | ≥15% |
| Illuminazione ambientale | Ambiente buio, luce naturale interna |
| Sistema di codici | 1D: UPC-A, UPC-E, EAN-8, EAN-13, Codice 128, GS1-128, Codice 39, Codice 32, Codice 93, Codice 11, Interleaved 2 di 5, Matrix 2 di 5, Industrial 2 di 5 (Straight 2 di 5), Codabar (NW-7), MSI, GS1 Databar (omnidirezionale, Limitato, Esteso), ecc. 2D: Codice QR, Codice Micro QR, Data Matrix, PDF417, Micro PDF 417, Aztec, ecc. |
Parametri Meccanici/Elettrici
| Peso del prodotto | 148 g (scanner) |
| Dimensione dell'apparenza | L168,5 mm * L70,0 mm * A91,0 mm |
| Lunghezza del filo | 1,8 metri |
| Tipo di interfaccia | USB maschio, DB9 femmina |
| Ingresso alimentazione | CC 5 V 1 A |
| Attuale | 230 mA (lavoro medio), 33 mA (standby) |
Ambiente di lavoro
| Temperatura di lavoro | Da -20 ℃ a 50 ℃ |
| Temperatura di conservazione | Da -40 ℃ a 70 ℃ |
| Umidità di lavoro | Dal 5% al 95% (senza condensa) |
| Test di vibrazione nei trasporti | 10 ore a 125 giri/min |
Elenco delle parti di ricambio
| Cavo | USB: viene utilizzato per collegare lo scanner e l'host per comunicare e caricare. |
| | RS232(apertura):Viene fornito con un alimentatore CC per il collegamento dello scanner all'host e per la comunicazione seriale.
|
| | USBcavo di alimentazione (apertura): Viene utilizzato per collegare lo scanner all'host di alimentazione e per l'alimentazione della porta seriale. |
| Adattatore di alimentazione (apertura) | Uscita: DC5V 1A, ingresso: AC100~240V 50~60Hz, può essere utilizzato per l'alimentazione della porta seriale. |
> Controlla quali porte sono disponibili sul tuo host per scegliere il tipo di prodotto giusto.
> Se necessario, contatta il produttore per personalizzare il tipo di interfaccia di cui hai bisogno.
